A szállítószalag hosszának meghatározása a szállítószalag-rendszer tervezésének kulcsfontosságú szempontja, különösen egy olyan szállítószalag-szállító esetében, mint én. A megfelelő hosszúság biztosítja az optimális teljesítményt, hatékonyságot és biztonságot különféle ipari alkalmazásokban. Ebben a blogban a szállítószalag megfelelő hosszának meghatározásához használt kulcsfontosságú tényezőket és módszereket vizsgálom meg.
Az alkalmazás megértése
A szállítószalag hosszának meghatározásához az első lépés az adott alkalmazás megértése. A különböző iparágaknak és folyamatoknak egyedi követelményei vannak, amelyek befolyásolják a szállítószalag hosszát. Például egy gyártóüzemben előfordulhat, hogy a szállítószalagnak viszonylag rövid távolságon át kell szállítania az anyagokat egyik gyártóállomásról a másikra. Másrészt egy nagy elosztóközpontban előfordulhat, hogy a szalagnak sokkal nagyobb távolságot kell megtennie ahhoz, hogy a termékeket a létesítmény különböző területei között mozgassa.

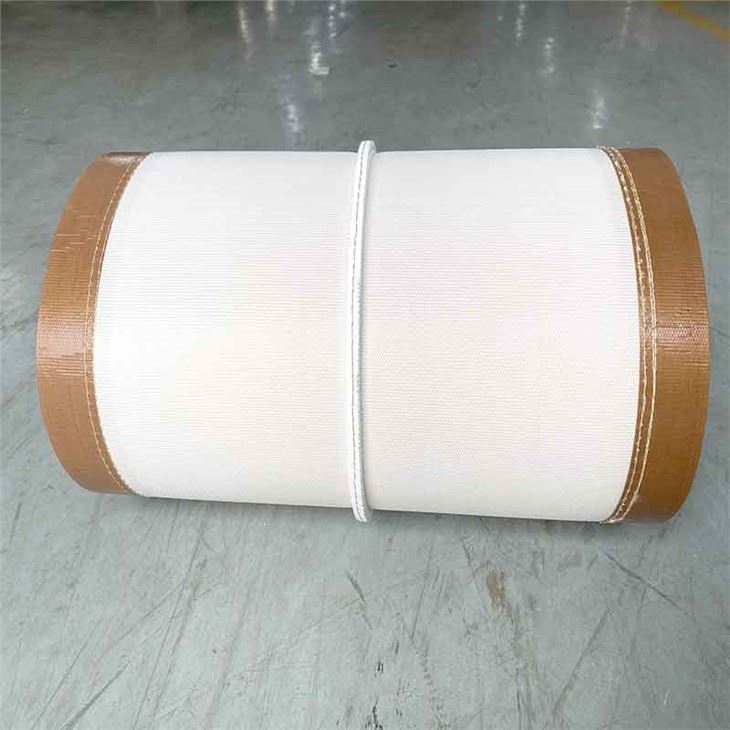

Tekintsünk egy élelmiszer-feldolgozó üzemet, amely aTortilla szállítószalagtortillák szállítására a gyártósorról a csomagolási területre. A szállítószalag hossza az üzem elrendezésétől, a gyártósor sebességétől és a rendelkezésre álló hely nagyságától függ. Ha a gyártósor gyors, és a csomagolási terület messze van a gyártósortól, akkor hosszabb szállítószalagra lehet szükség a tortilla zökkenőmentes áramlásának biztosításához.
A szállítószalag mérése
Az alkalmazás megértése után a következő lépés a szállítószalag útvonalának mérése. Ez magában foglalja annak a távolságnak a meghatározását, amelyet a szállítószalagnak meg kell tennie, beleértve az esetleges íveket, lejtőket vagy lejtőket. A szállítószalag útvonalának pontos méréséhez mérőszalagot vagy lézeres távolságmérőt használhat.
A szállítószalag útvonalának mérésekor fontos figyelembe venni a következő tényezőket:
- Egyenes szakaszok: Mérje meg a szállítópálya minden egyenes szakaszának hosszát. Ügyeljen arra, hogy figyelembe vegye a szállítószalag szakaszok közötti hézagokat.
- Görbék: Mérje meg a szállítópálya minden ívének sugarát. A görbe hosszát az L = rθ képlettel számíthatjuk ki, ahol L a görbe hossza, r a görbe sugara, θ pedig a görbe szöge radiánban.
- Lejtések és süllyedések: Mérje meg a magasságkülönbséget a szállítópálya kezdő- és végpontja között. A lejtő vagy csökkenés hossza a Pitagorasz-tétel segítségével számítható ki.
Figyelembe véve az öv megereszkedését
A szállítószalag hosszának meghatározásakor a szalag megereszkedése fontos szempont. A szíj megereszkedése a szállítószalag lazának mértékére utal a tárcsák között. Ha a szíj megereszkedése túl nagy, az a szíj megcsúszását vagy elcsúszását okozhatja, ami csökkenti a hatékonyságot és az öv fokozott kopását.
Az öv megereszkedésének kiszámításához a következő képletet használhatja:
S = (wL^2) / (8T)
ahol S a szíj megereszkedése, w a szíj egységnyi hosszonkénti súlya, L a szíjtárcsák közötti távolság és T a szíj feszültsége.
Az optimális teljesítmény biztosítása érdekében az öv megereszkedését egy bizonyos tartományon belül kell tartani. Általában a szíj megereszkedése a szíjtárcsák közötti távolság 1%-a és 2%-a között legyen.
Az övfeszülés elszámolása
A szállítószalagok idővel megnyúlhatnak a szállított anyagok súlya és a szalag feszültsége miatt. Az öv megnyúlása az öv meglazulását okozhatja, ami csúszáshoz és csökkentett hatékonysághoz vezethet.
A szalag nyúlásának figyelembevételéhez bizonyos mennyiségű extra hosszúságot kell hozzáadnia a szállítószalaghoz. A szükséges extra hosszúság mértéke a szíj típusától, a szíj feszességétől és a működési feltételektől függ. Általában az öv megnyúlásának figyelembevétele érdekében 2-3%-os hossznövekedés javasolt.
A szállítószalag teljes hosszának kiszámítása
Miután megmérte a szállítószalag útvonalát, figyelembe vette a szalag megereszkedését, és figyelembe vette a szalag nyúlását, kiszámíthatja a szállítószalag teljes hosszát. A szállítószalag teljes hossza az összes egyenes szakasz, ív, lejtő és lejtő hosszának összege, plusz a szalag nyúlását figyelembe vevő extra hosszúság.
Tegyük fel például, hogy van egy szállítópálya, amely két, egyenként 10 méter hosszú egyenes szakaszból és egy 2 méter sugarú és 90 fokos szögű ívből áll. A görbe hossza a következőképpen számítható ki:
L = rθ = 2 x (π/2) = π méter
A szállítópálya teljes hossza 2 x 10 + π = 20 + π méter.
Ha 2%-os hossznövekedést szeretne figyelembe venni a szalag nyúlása miatt, akkor a szállítószalag teljes hossza (20 + π) x 1,02 = 20,4 + 1,02π méter.
A megfelelő szállítószalag kiválasztása
A szállítószalag hosszának meghatározása mellett az is fontos, hogy az alkalmazásnak megfelelő szállítószalagot válasszuk ki. A különböző típusú szállítószalagok eltérő tulajdonságokkal és jellemzőkkel rendelkeznek, mint például szilárdság, tartósság, rugalmasság és kopásállóság.
Például ha nehéz anyagokat szállít, szüksége lehet aZöld nylon szállítószalagami erős és tartós. Ha viszont kényes anyagokat szállít, szükség lehet aFilc szállítószalagami puha és gyengéd.
Következtetés
A szállítószalag hosszának meghatározása összetett folyamat, amely számos tényező alapos mérlegelését igényli, beleértve az alkalmazást, a szállítószalag útvonalát, a szalag megereszkedését és a szalag nyúlását. Az ebben a blogban vázolt lépések követésével biztosíthatja, hogy az alkalmazásának megfelelő hosszúságú szállítószalagot válassza ki, ami segít javítani szállítószalag-rendszere hatékonyságát és teljesítményét.
Ha futószalagra van szüksége vállalkozása számára, szívesen segítek. Szállítószalag-beszállítóként szállítószalagok széles választéka közül választhatok, többek közöttZöld nylon szállítószalag,Filc szállítószalag, ésTortilla szállítószalag. Lépjen kapcsolatba velem még ma, hogy megbeszéljük konkrét igényeit, és dolgozzunk együtt, hogy megtaláljuk az Ön igényeinek megfelelő szállítószalag-megoldást.
